精品国产成人免费电影_亚洲 毛片一区二区三区_在线观看亚洲精品影视_亚洲aⅴ精品无码一区二区pro_亚洲成人国产av_免费无码性行为视频_中文字幕二页免费_亚洲综合色区另类AV_佐山爱在线777观看片_尤物囯精品午夜福利视频

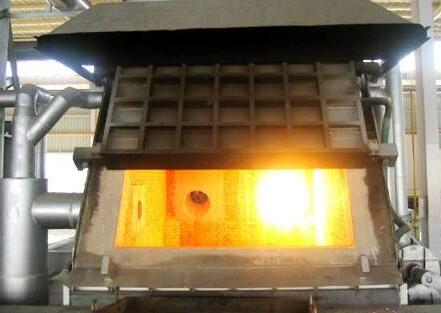

熔鋁爐的熔煉過程大致可分為4個(gè)階段，即爐料裝入到軟化下榻、軟化下榻至爐料化平、爐料化平到全部熔化（該階段產(chǎn)生氧化浮渣）、鋁液升溫。對鋁料的加熱是通過燒嘴火焰的對流傳熱、火焰和爐墻的輻射傳熱以及鋁料間的傳導(dǎo)傳熱來完成的。

在整個(gè)過程中，三者之間的比率是不斷變化的。固態(tài)時(shí)鋁的黑度小，導(dǎo)熱能力強(qiáng)。隨著鋁錠或鋁屑在熔鋁爐內(nèi)熔煉過程的進(jìn)行，爐料進(jìn)入半液半固的臨界狀態(tài)，其導(dǎo)熱能力下降，熱力學(xué)性質(zhì)發(fā)生了根本性的變化。液態(tài)鋁的導(dǎo)熱能力僅為固態(tài)鋁的40％，熔池上部向底部的傳導(dǎo)傳熱過程十分緩慢。金屬鏡面上漂浮的疏松浮渣構(gòu)成熱傳遞的絕熱阻擋層。此時(shí)熔池表面氧化膜化開，失去了保護(hù)作用，氧化、吸氣傾向增強(qiáng)。對于火焰熔鋁爐來講，在鋁的熔化期，爐膛溫度一般控制在1200℃，此時(shí)的出爐煙氣溫度即為爐膛溫度，煙氣帶走的熱量約占爐子熱負(fù)荷的50～70％，考慮到10％的其它熱損失，有效熱利用只有30～40％，如果不充分利用這部分余熱，勢必會造成很大浪費(fèi)，使?fàn)t子熱效率很低。
